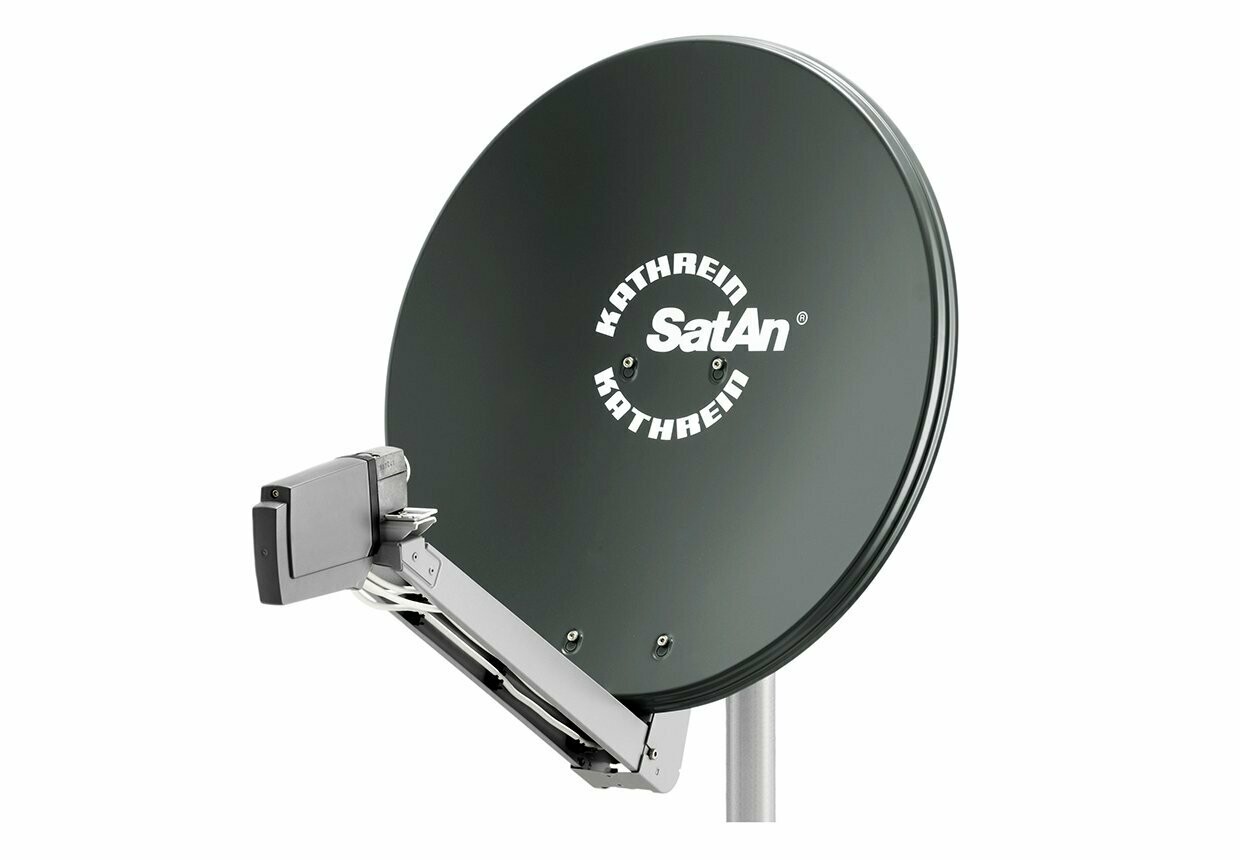

Kathrein Satellitenanlage CAS80gr mit SpeiseSystem UAS685, schiefergrau
Auf Lager: 1 St. erhältlich
Produktbeschreibung
Kathrein Satellitenanlage CAS80gr mit SpeiseSystem UAS685, schiefergrau
Sat-Antenne 75 cm - schiefergrau - Alu-Refl. pulverbeschichtet - Masthalterung: 38-90 mm, Stahl verzinkt und besch. - schwenkb. Multifeed-Aufnahme
- 10 Jahre Garantie korrosionsbeständig gemäß KATHREIN-Garantiebedingungen
- Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
- Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung aus verzinktem Stahlblech, pulverbeschichtet
- Mastbefestigung aus Stahlblech, feuerverzinkt
- Optimale elektrische Daten bei geringsten mechanischen Abmessungen durch Offset-Speisung und schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in die für Multifeed-Empfang typischen Nebenbrennpunkte
- Farbe: schiefergrau
- Am Tragarm können, ohne zusätzliche Bauteile, zwei Universal-Speisesysteme zum Empfang von 3° bis 4° (z. B. ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-HOTBIRD) auseinander liegenden Satelliten befestigt werden
- Für andere Kombinationen ist zusätzlich die Multifeed-Adapterplatte ZAS 90 erforderlich
- Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
- Alle Verbindungselemente (Schrauben, Nieten, Scheiben, Gewindebügel M8) bestehen aus korrosionsbeständigem Edelstahl bzw. Zink-Druckguss
- Hoher Montagekomfort: Komplett vormontiert, Reflektor mit Schlüsselloch-Befestigung, große Flügelmuttern mit Ansatzfläche für Gabelschlüssel SW 13, beidseitige Elevationsskala, minimale Abmessungen des Tragarms durch Klappgelenk
- Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Technik
- Wechselbare Multifeed-Adapterplatte im Lieferumfang enthaltenTECHNISCHE DATEN
- der Versand der Satellitenanlage erfolgt unter Umständen in einer neutralen Verpackung
UAS 685
Bestell-Nr.: 20110020
Universal-Quad-Speisesystem - 10,70-12,75 GHz - 4 Ausgänge schaltbar (14/18 V, 0/22 kHz) - Stromaufnahme: 200 mA - Multifeed-tauglich
Technische Daten LNB
| Typ: | UAS 685 |
| Bestell-Nr.: | 20110020 |
| Polarisation: | Umschaltbar |
| Eingangsfrequenz: | Umschaltbar |
| Verstärkung: | > 50 dB |
| Ausgangsfrequenz: | 950-1950/1100-2150 MHz |
| Oszillatorfrequenz (L.O.): | 9,75/10,60 GHz |
| Phasenrauschen (L.O.: 10,60 GHz): | 1 kHz: -50, 10 kHz: -75, 100 kHz: -95 dBc |
| Systemgüte (G/T): | Siehe Offset-Parabolantennen dB/K |
| Geeignet für Sat-Antenne: | CAS 60/80/90/120 |
| Polarisationsentkopplung: | Typ. 25 dB |
| Stromaufnahme LNB: | Typ. 200 mA |
| Versorgungsspannung LNB: | Schaltbetrieb |
| Ausgang/Impedanz: | 4 x F-Connector/75 Ω |
| Gewicht ca.: | 1.16 kg |
| Abmessungen: | 235 x 135 x 44 mm |
| Verpackungsmaße: | 295 x 185 x 65 mm |
Technische Daten Antenne
| Typ: | CAS 80ro |
| Bestell-Nr.: | 20010028 |
| Durchmesser: | 75 cm |
| Farbe: | Rotbraun (ähnl. RAL 8012) |
| Empfangsbereich: | 10,70-12,75 GHz |
| Antennengewinn bei 10,70-11,70 GHz/11,70-12,50 GHz/12,50-12,75 GHz: | 36,8/37,3/37,7 dBi |
| Systemgüte ²) Speisesystem mittig; UAS 571/572/584/585: | 16,9/17,9 dB/K |
| Systemgüte ²) Speisesystem-Abstand 3°-4°; UAS 571/572/584/585: | 16,6/17,4 dB/K |
| Systemgüte ²) Speisesystem-Abstand 6°; UAS 571/572/584/585: | 16,3/17,1 dB/K |
| Kreuzpolarisations-Entkopplung: | Typ. > 26 dB |
| Windlast ³): | 450 N |
| Max. zulässige Windgeschwindigkeit: | 190 km/h |
